課 題

汽車啟動機的結構和工作原理

教 學

對 象

汽修181班學生

教

學

目

標

1. 了解啟動機類型

2. 掌握啟動機的結構

3. 熟悉啟動機的工作原理

重 點

難 點

1. 掌握啟動機的結構

2. 掌握啟動機工作原理

教 學

策 略

從實際入手，借助圖片、課件、視頻等展示直觀的內容，理論聯系實際，強化學生的第一印象

教 學

方 法

線上教學法、啟發教學法、演示教學法

教 學

資 源

騰訊課堂、職教云網絡平臺、多媒體資源、實例教學

教

學

反

思

1.亮點：

（1）教學手段的創新：積極使用多媒體網絡技術，引導學生在樂趣中學習；

（2）教學方法的改進：結合專業發展的需要來組織課堂，體現了“思中學、學中思”。

2.不足：

（1）學生理論知識比較薄弱，少數學生的學習積極性不高，今后需要加強理論知識與實踐操作的結合，引導學生在樂趣中學習；

（2）缺乏實際動手操作環節，學生印象不深刻。

【課題導入】（5分鐘）

汽車發動機由靜止?fàn)顟B(tài)變?yōu)檫\(yùn)轉狀態的過程稱為起動，發動機的起動必須借助外力實現，起動機就是使發動機由靜止變?yōu)檫\(yùn)轉的一個器件。

上節課學習了汽車啟動系統的結構組成，包括蓄電池、點火開關和啟動機三個部分。那么啟動機有哪些類型？啟動機的結構和工作原理是什么？

【講授新課】（15分鐘）

一、 啟動機的類型

電磁控制啟動機分類：直流串勵式啟動機、永磁式啟動機、減速啟動機

二、直流串勵式啟動機

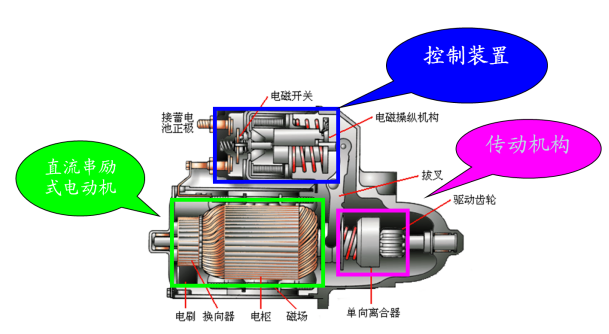

直流串勵式啟動機一般由直流串勵式電動機、傳動機構和控制裝置三部分組成。

1.直流串勵式電動機

直流串勵式電動機主要由定子總成、轉子總成、換向器、電刷、端蓋等組成。

（1）定子總成

定子總成又稱磁極，磁極的作用是產生轉子轉動時所需的磁場，主要由固定在機殼上的 4 個或 6 個磁極鐵芯和纏繞在鐵芯上的磁場繞組組成。

（2）轉子總成

轉子總成又稱電樞，電樞的作用是產生電磁轉矩。由電樞繞組、鐵芯、換向器、電樞軸等組成。

（3）電刷

電刷的作用是將電流引入電樞繞組，電刷與換向器配合，用來連接磁場繞組和電樞繞組。

2.直流串勵式電動機的工作原理

直流串勵式電動機的基本工作原理是：通電導體在磁場中產生電磁力，使導體產生旋轉運動，實現電能與機械能的轉變。

3. 傳動機構

啟動機的傳動機構包括單向離合器和撥叉兩部分。離合器有傳遞扭矩啟動發動機的作用，又有在啟動后自動打滑脫離嚙合保護啟動機不致?lián)p壞的作用。撥叉的作用是使離合器做軸向移動。

4. 控制裝置

啟動機控制裝置的作用是控制啟動機驅動齒輪與發動機飛輪齒圈的嚙合與分離，并控制啟動機電路的接通與切斷。

（1）電磁開關

電磁開關的作用是控制啟動機主電路，同時操縱啟動機的傳動機構。電磁開關主要由吸引線圈、保持線圈、接觸盤、固定鐵芯、活動鐵芯、回位彈簧、撥叉等構成。

（2）啟動繼電器

啟動繼電器的作用是保護點火開關，防止開關內的觸點過早燒蝕。

【課堂活動】（8分鐘）

1.觀看視頻動畫1，了解串勵式電動機的工作原理

提問：描述串勵式電動機的結構組成

2.觀看視頻動畫2，了解啟動機內部結構和工作原理

提問：描述啟動機的工作步驟

【課程總結】（1分鐘）

1.啟動機的類型

直流串勵式啟動機、永磁式啟動機、減速啟動機

2.直流串勵式啟動機

直流串勵式啟動機一般由直流串勵式電動機、傳動機構和控制裝置三部分組成

直流串勵式電動機：定子總成、轉子總成、換向器、電刷、端蓋

傳動機構：?jiǎn)蜗螂x合器、撥叉

控制裝置：電磁開關、啟動繼電器

【布置作業】（1分鐘）

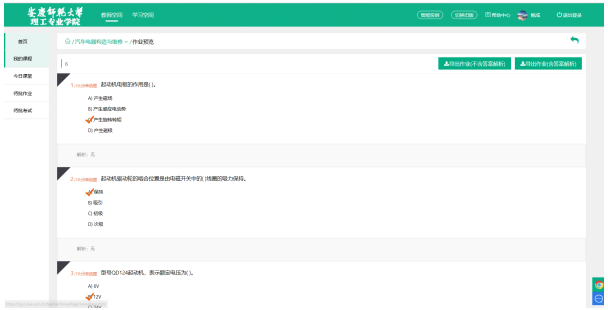

完成職教云平臺的作業
